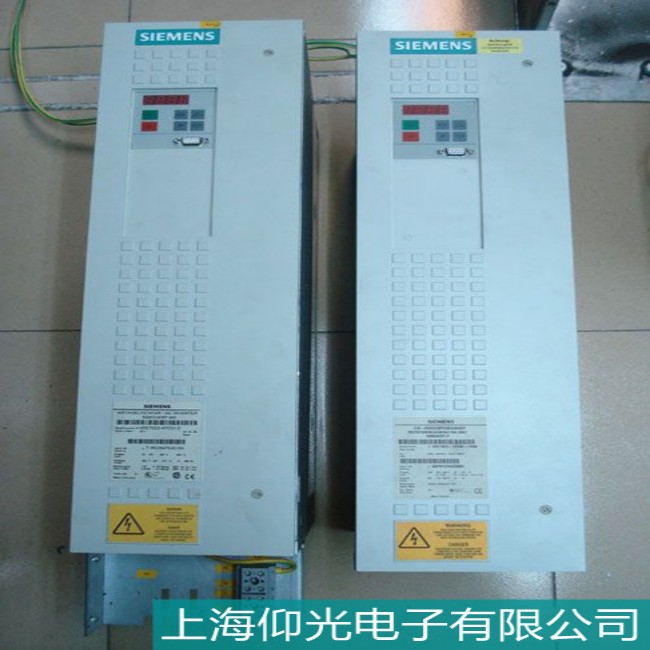

針對西門子變頻器G120的欠壓故障維修，以下是一個詳細的維修指南：
一、欠壓故障原因分析
欠壓故障通常是由于變頻器的直流母線電壓低于其設定的下限值引起的。可能的原因包括：
- 電源電壓不穩定：電網電壓波動、短時掉電或瞬時電壓降低，都可能導致變頻器欠壓。
- 供電電源容量不足：供電電源的容量與變頻器的功率不匹配，當變頻器啟動時，可能會因電源容量不足而導致欠壓。
- 輸入線路接觸不良：變頻器輸入端的接線松動或接觸不良，會導致電壓傳輸不穩定，進而引發欠壓故障。
- 變頻器內部故障：整流電路、濾波電容等元件損壞或老化，也可能導致欠壓故障。
二、故障現象
當西門子變頻器G120出現欠壓故障時，通常會報出相應的故障代碼（如F30003），同時可能伴有變頻器停機、電機轉速下降或無法啟動等現象。
三、維修步驟
-
檢查電源電壓
- 使用萬用表測量電源電壓，確認是否在變頻器的額定電壓范圍內，并觀察電壓是否穩定。
- 如果電源電壓不穩定，建議與電力部門聯系，采取措施穩定電源電壓，如調整電網電壓、增加穩壓設備或改善電源線路等。
-
檢查供電電源容量
- 確認供電電源的容量是否滿足變頻器的需求。
- 如果電源容量不足，建議升級電源容量或更換更大功率的變頻器。
-
檢查輸入線路
- 檢查變頻器輸入端的接線是否牢固可靠，有無松動或接觸不良的現象。
- 如果發現接線松動或接觸不良，應立即重新接線并加固，確保電流傳輸?shù)姆�(wěn)定性。
-
檢查變頻器內部元件
- 打開變頻器外殼，檢查整流電路、濾波電容等元件是否有損壞或老化的跡象。
- 使用萬用表測量這些元件的參數，如電容的容量、電阻的阻值等，判斷其是否正常。
- 如果發現元件損壞或老化，應立即更換相應的元件。
-
調整變頻器參數
- 在某些情況下，通過調整變頻器的參數可以解決欠壓故障。
- 例如，可以調整變頻器的欠壓保護閾值，以適應特定的應用場合。
- 但請注意，在調整參數之前，應仔細閱讀變頻器的使用手冊，確保操作正確無誤。
-
啟用自動再起動功能
- 如果變頻器支持自動再起動功能，可以在電壓恢復后自動重新啟動變頻器。
- 檢查變頻器是否啟用了該功能，并根據需要進行設置。
-
進行全面測試和驗證
- 在完成以上維修步驟后，應對變頻器進行全面測試和驗證。
- 模擬各種工況下的運行情況，確保變頻器能夠穩定、可靠地工作。
- 如果發現任何問題，應立即進行排查和處理。
四、維修注意事項
- 安全操作：在維修過程中，務必遵守安全操作規程，確保在斷電狀態下進行維修，使用絕緣工具，避免觸電事故。
- 專業維修：對于復雜或不確定的故障，建議聯系專業的維修人員進行處理，避免因操作不當造成設備損壞或人身傷害。
- 詳細記錄：在維修過程中，應詳細記錄每一步操作和測試結果，為后續維修提供參考。
五、預防措施
- 定期檢查和維護：定期對變頻器進行檢查和維護，及時發現并處理潛在問題。
- 合理選型和使用：根據負載特性和運行要求，選擇合適的變頻器型號和規格，并正確安裝和使用變頻器。
-
加強電源管理：對電源質量進行監控和管理，確保電源電壓穩定可靠。
通過以上維修指南，您可以有效地解決西門子變頻器G120的欠壓故障，確保設備的穩定運行。
上海仰光電子維修西門子變頻器G120常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
