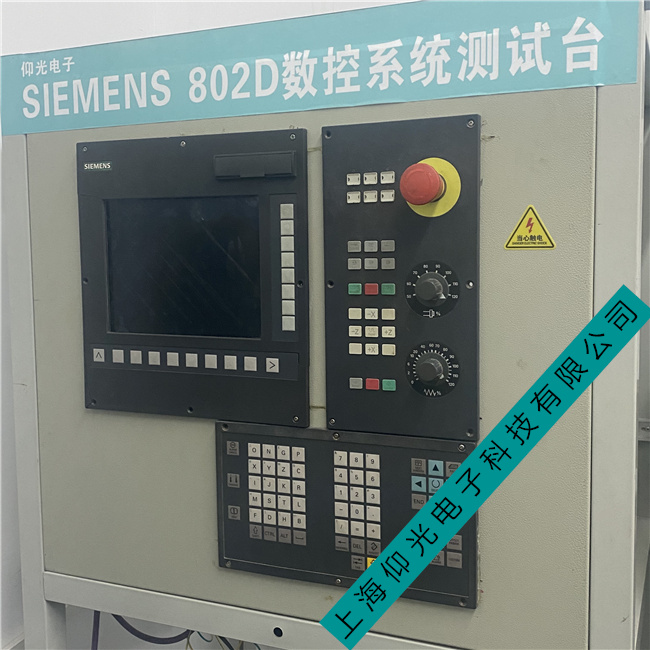

西門子數控系統是用來控制伺服電機的，主要應用于高精度的定位系統，其作用類似于變頻器作用于普通交流馬達。一般通過位置、速度和力矩三種方式對伺服電機進行控制，實現高精度的傳動系統定位，目前是傳動技術的產品。
西門子數控系統的電路也由三部分組成，部分是電機整流電路，整流單元主要的拓撲電路是三相全橋不控整流電路，實質是一組共陰極與一組共陽極的三相半波可控整流電路的串聯，習慣將其中陰極連接在一起的三個晶間管稱為共陰極組。第二部分是功率驅動電路，功率驅動單元一般采用智能功率模塊，通過三相全橋整流電路對輸入的三相電或者市電進行整流，得到相應的直流。功率單元是使用功率電力電子器件進行整流、濾波、逆變的高壓變頻器部件，主要由整流橋、可控硅、電解電容、IGBT等器件組成。
1、初始化參數在接線之前，先初始化參數。
在控制卡上：選好控制方式；將PID參數清零；讓控制卡上電時默認使能信號關閉；將此狀態保存，確�？刂瓶ㄔ俅紊想姇r即為此狀態。
在伺服電機上：設置控制方式；設置使能由外部控制；編碼器信號輸出的齒輪比；設置控制信號與電機轉速的比例關系。一般來說，建議使伺服工作中的大設計轉速對應9V的控制電壓。
2、接線
將控制卡斷電，連接控制卡與伺服之間的信號線。以下的線是必須要接的：控制卡的模擬量輸出線、使能信號線、伺服輸出的編碼器信號線。復查接線沒有錯誤后，電機和控制卡(以及PC)上電。此時電機應該不動，而且可以用外力輕松轉動，如果不是這樣，檢查使能信號的設置與接線。用外力轉動電機，檢查控制卡是否可以正確檢測到電機位置的變化，否則檢查編碼器信號的接線和設置
3、抑制零漂
在閉環控制過程中，零漂的存在會對控制效果有一定的影響，好將其抑制住。使用控制卡或伺服上抑制零飄的參數，仔細調整，使電機的轉速趨近于零。由于零漂本身也有一定的隨機性，所以，不必要求電機轉速為零。
4、調整閉環參數
西門子數控系統維修細調控制參數，確保電機按照控制卡的指令運動，這是必須要做的工作，而這部分工作，更多的是經驗，這里只能從略了。
5、建立閉環控制
再次通過控制卡將伺服使能信號放開，在控制卡上輸入一個較小的比例增益，至于多大算較小，這只能憑感覺了，如果實在不放心，就輸入控制卡能允許的小值。將控制卡和伺服的使能信號打開。這時，電機應該已經能夠按照運動指令大致做出動作了。
6、試方向
對于一個閉環控制系統，如果反饋信號的方向不正確，后果肯定是災難性的。通過控制卡打開伺服的使能信號。這是伺服應該以一個較低的速度轉動，這就是傳說中的“零漂”。一般控制卡上都會有抑制零漂的指令或參數。使用這個指令或參數，看電機的轉速和方向是否可以通過這個指令(參數)控制。如果不能控制，檢查模擬量接線及控制方式的參數設置。確認給出正數，電機正轉，編碼器計數增加；給出負數，電機反轉轉，編碼器計數減小。如果電機帶有負載，行程有限，不要采用這種方式。測試不要給過大的電壓，建議在1V以下。如果方向不一致，西門子數控系統維修可以修改控制卡或電機上的參數，使其一致。
