安川變頻器維修故障范圍：無法啟動故障，無顯示故障，主板故障報警，開關電源燒壞，過電流故障 報警，欠電壓故障報警，過載故障報警，過熱故障報警，接地故障報警， 無顯示故障，有顯示無輸出故障，主回路過電壓故障，主回路欠電壓故障 ，輸入欠電壓故障，輸出欠電壓故障，保險絲熔斷燒壞故障，上電燒保險 管故障，輸入缺相故障，散熱扇過熱，負載短路故障等。
安川變頻器所顯示的故障報警代碼：
安川變頻器OC故障報警，安川變頻器OH故障報警，安川變頻器OV故障報警，安川變頻器UV故障報警，安川變頻器UV1故障報警，安川變頻器UV2 故障報警，安川變頻器UV3故障報警，安川變頻器PUF故障報警，安川變頻器GF故障報警，安川變頻器CE故障報警，安川變頻器PF故障報警，安川變頻器FAN故障報警，安川變頻器OL故障報警，安川變頻器LF故障報警，安川變頻器CPU故障報警，安川變頻器SC故障報警等。
安川變頻器維修 h1000系列、v1000系列、j1000系列、a1000系列、e1000系列、l1000系列、t1000系列

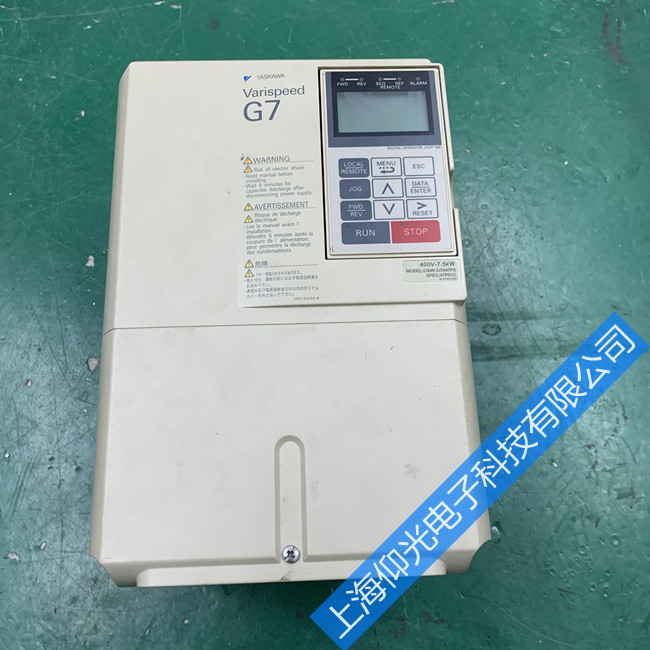

安川h1000變頻器UV故障應該是主回路欠電壓。
或者是未輸入運行指令 (變頻器停止中)時，會出現以下狀況。
· 主回路直流電壓低于 L2-05 (主回路欠電壓 (Uv)檢出值)的設定值
· 變頻器內部的沖擊電流控制用接觸器被打開
· 控制電源為欠電壓。
不知道你說的電壓正常是變頻器未運行時正常，還是報警時電壓正常。一般都是變頻器檢測到欠電壓才會報警。
00
上海仰光電子自動化設備有限公司提供安川變頻器維修的常見故障及維修對策，歡迎來電咨詢。
1 開關電源損壞
開關電源損壞是眾多變頻器**常見的故障，通常是由于開關電源的負載發生短路造成的，在眾多變頻器的開關電源線路設計上，安川變頻器因該說是比較成功的。616G3采用了兩級的開關電源，有點類似于富士G5,先由**級開關電源將直流母線側500多伏的直流電壓轉變成300多伏的直流電壓。然后再通過高頻脈沖變壓器的次級線圈輸出5V、12V、24V等較低電壓供變頻器的控制板，驅動電路，檢測電路等做電源使用。在**級開關電源的設計上安川變頻器使用了一個叫做TL431的可控穩壓器件來調整開關管的占空比，從而達到穩定輸出電壓的目的。此外當我們在使用中如若聽到刺耳的尖叫聲，這是由脈沖變壓器發出的，很有可能開關電源輸出側有短路現象。我們可以從輸出側查找故障。此外當發生無顯示，控制端子無電壓，DC12V，24V風扇不運轉等現象時我們首先應該考慮是否開關電源損壞了。
2 SC故障
故障是安川變頻器較常見的故障。IGBT模塊損壞，這是引起SC故障報**的原因之一。此外驅動電路損壞也容易導致SC故障報**。安川在驅動電路的設計上，上橋使用了驅動光耦PC923，這是**于驅動IGBT模塊的帶有放大電路的一款光耦，安川的下橋驅動電路則是采用了光耦PC929，這是一款內部帶有放大電路，及檢測電路的光耦。此外電機抖動，三相電流，電壓不平衡，有頻率顯示卻無電壓輸出，這些現象都有可能是IGBT模塊損壞。IGBT模塊損壞的原因有多種，首先是外部負載發生故障而導致IGBT模塊的損壞如負載發生短路，堵轉等。其次驅動電路老化也有可能導致驅動波形失真，或驅動電壓波動太大而導致IGBT損壞,從而導致SC故障報**。
3 OH—過熱
過熱是平時會碰到的一個故障。當遇到這種情況時，首先會想到散熱風扇是否運轉，觀察機器外部就會看到風扇是否運轉，此外對于30kW以上的機器在機器內部也帶有一個散熱風扇，此風扇的損壞也會導致OH的報**。
4 UV—欠壓故障
當出現欠壓故障時，首先應該檢查輸入電源是否缺相，假如輸入電源沒有問題那我們就要檢查整流回路是否有問題，假如都沒有問題，那就要看直流檢測電路上是否有問題了。對于200V級機器當直流母線電壓低于190VDC，UV報**就要出現了;對于400V級的機器，當直流電壓低于380VDC則故障報**出現。主要檢測一下**電阻是否斷路。
5 GF—接地故障
接地故障也是平時會碰到的故障，在排除電機接地存在問題的原因外，**可能發生故障的部分就是霍爾傳感器了，霍爾傳感器由于受溫度，濕度等環境因數的影響，工作點很容易發生飄移，導致GF報**。
