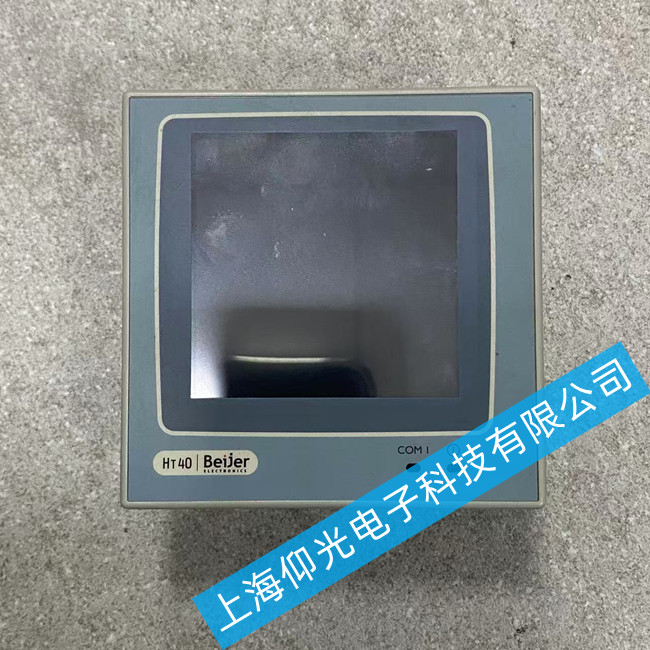

北爾觸摸屏維修 H-T40m-P液晶屏花屏故障維修
北爾觸摸屏花屏故障現象描述
屏幕條紋： 橫線、豎線或網狀條紋，可能靜止也可能閃爍。
顯示色斑： 局部區域出現異常色塊。
圖像抖動/閃爍： 整個屏幕內容不穩定，快速抖動。
半屏顯示/顯示錯亂： 只有一半屏幕有顯示，或字符、圖形出現亂碼、錯位。
一、 花屏故障根源分析
導致液晶花屏的原因多種多樣，主要可以分為三大類：
信號傳輸問題： 這是最常見的原因。負責將主板的圖像信號傳輸到液晶屏的排線（LVDS線）接觸不良、松動或物理損傷，會導致信號傳輸中斷或失真，直接造成花屏。
電源供電問題： 液晶屏和主控電路需要穩定、純凈的直流電源。如果電源模塊老化、電容鼓包，導致輸出電壓不穩、波紋過大，會直接影響屏幕驅動的穩定性，引發花屏甚至黑屏。
硬件本體損壞：
液晶屏本身損壞： 屏體因外力撞擊或內部老化導致物理性損傷，這是最不樂觀的情況，通常需要更換整個屏幕模組。
主板故障： 主板上的顯卡芯片（或SoC內置的顯示核心）、相關顯存芯片虛焊或損壞。
邏輯板故障： 液晶屏背面的一塊小電路板，負責將主板信號轉換為驅動液晶的特定信號。該板上的元件（如伽馬芯片、時序控制器T-CON）損壞也會導致花屏。
北爾觸摸屏系統性維修排查步驟
遵循“先外部后內部，先簡單后復雜”的原則，逐步排查。
第一步：外部檢查與簡易排查
重啟設備： 首先嘗試完全斷電（斷開電源線），等待幾分鐘后重新上電。簡單的程序死機或內存錯誤可能通過重啟恢復。
檢查連接線纜：
外部視頻線（如適用）： 如果HMI通過VGA/DP等接口連接外部顯示器，先檢查這些線纜是否接插牢固，線纜本身是否完好。
內部排線（關鍵步驟）： 關機斷電后，小心打開設備后蓋。找到連接主板與液晶屏的LVDS扁平排線。檢查其兩端接口是否松動，金手指是否有氧化、污漬。可以用無水酒精和棉簽輕輕擦拭金手指，然后重新插緊。此步驟解決了相當大比例的花屏問題。
北爾觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
