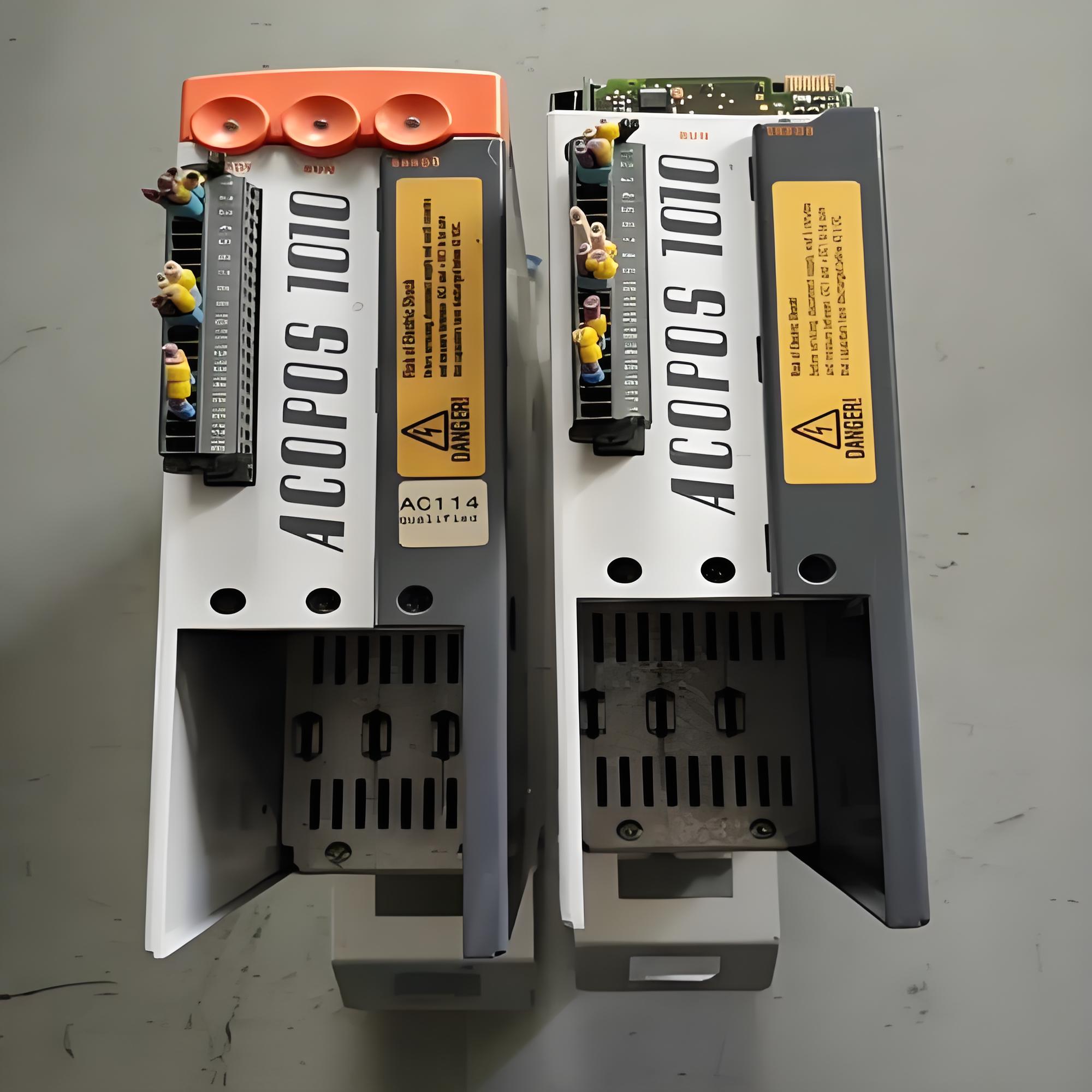

在工業自動化生產線上，貝加萊伺服驅動器因高精度控制特性被廣泛應用，但其突發“無顯示+5317報警”的復合故障常讓設備維護人員陷入困境。這種故障組合通常指向硬件底層異常與運動控制邏輯沖突，需通過系統化排查才能精準修復。
一、故障溯源：從現象到本質的穿透分析
無顯示故障往往與電源鏈路強相關。維修人員需首先用萬用表檢測輸入電壓是否穩定在額定值，重點排查保險絲熔斷、整流橋堆擊穿等典型問題。例如，某批次驅動器因電源模塊濾波電容鼓包導致輸出電壓跌落，最終引發顯示電路失能。而5317報警（啟動凸輪時序指向未初始化狀態）則暴露了運動控制層的深層問題——凸輪曲線參數未正確加載或主軸編碼器信號丟失。
二、分階維修：從硬件到軟件的立體修復
第一階段：電源系統重建
使用示波器監測電源模塊輸出紋波，若超過50mV需更換電解電容
檢查顯示接口插座的引腳氧化情況，用精密焊臺重植松動的排針
對疑似故障的驅動芯片進行在板測試，通過對比正常設備的關鍵點電壓（如U1芯片76/77腳1.6V基準值）鎖定損壞元件
第二階段：運動控制層修復
通過專用調試軟件讀取凸輪曲線數據塊，驗證索引標記位是否有效
檢查主軸編碼器Z相信號完整性，使用邏輯分析儀捕獲ABZ三相脈沖的時序關系
重新初始化運動控制器寄存器，特別注意清除5317報警對應的狀態字（0x1A7F位）
三、關鍵注意事項：規避二次故障的黃金法則
防靜電操作規范：在維修顯示電路時必須佩戴防靜電手環，因LCD驅動芯片的ESD耐受值僅200V
參數備份機制：修改凸輪曲線參數前需通過B&R Automation Studio導出完整配置文件，避免參數丟失導致設備癱瘓
熱插拔禁忌：嚴禁在帶電狀態下插拔編碼器線纜，某企業曾因此造成光柵尺永久性損壞
固件版本匹配：刷新控制主板固件時需核對版本號，不同代際的凸輪時序算法存在兼容性差異
四、預防性維護：構建故障免疫體系
建議每季度執行深度維護：
使用紅外熱像儀檢測功率器件溫升，重點關注IGBT模塊結溫是否超過125℃
定期清理散熱風道積塵，對軸流風扇軸承加注高溫潤滑脂
建立凸輪曲線參數基線庫，通過趨勢分析提前預警參數漂移
當前，隨著工業4.0對設備可用率要求提升至99.99%，這種復合故障的快速修復能力已成為衡量維護團隊技術水平的核心指標。通過構建“硬件診斷樹+軟件狀態機”的雙維分析模型，可將此類故障的平均修復時間（MTTR）從4.2小時壓縮至1.5小時以內。
