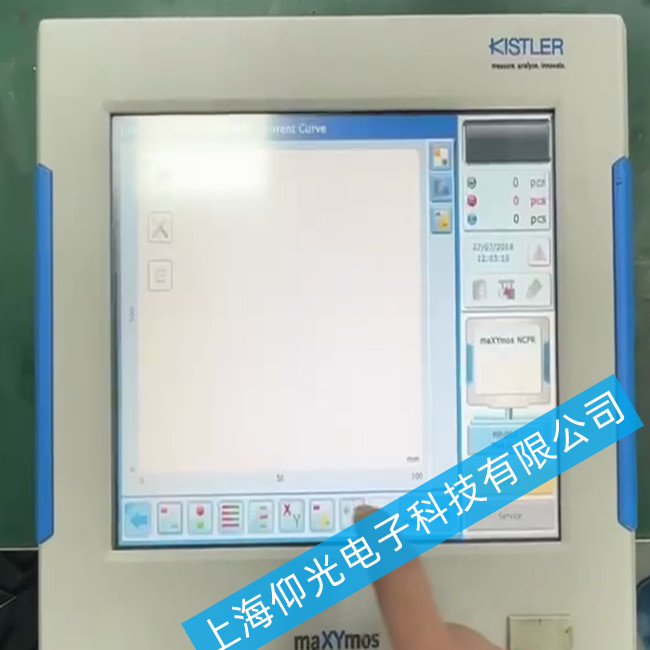

針對KISTLER可編程控制器5877AZ000的程序錯誤，可按以下步驟進行系統化維修，結合硬件檢測與軟件調試手段定位并解決問題：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：18964852867 微信同號 13761132860微信同號
聯系人：張工， 楊工
一、初步檢查與錯誤定位
檢查控制器面板上的指示燈（如電源燈、運行燈、錯誤燈），根據閃爍頻率或顏色變化判斷故障類型。例如，若錯誤燈持續閃爍，可能表示程序執行異常或硬件故障。
參考案例：某汽車設備KISTLER控制器維修中，通過指示燈閃爍狀態發現轉把信號未正常傳輸至MCU第27腳，最終定位為邏輯電路損壞。
連接編程器或上位機軟件，讀取控制器內部存儲的錯誤代碼（如E1、E2等），對照手冊確認錯誤類型（如句法錯誤、重復輸出錯誤、操作數越界等）。
示例：若錯誤代碼為E2（重復輸出錯誤），需檢查程序中是否存在同一繼電器被多個輸出指令引用的情況。
二、程序層面修復
根據錯誤代碼定位到具體程序段，檢查指令格式、繼電器使用、系統寄存器參數等是否符合規范。例如：
修正重復輸出問題：確保每個繼電器僅被一個輸出指令控制。
調整系統寄存器參數：若錯誤代碼為“系統寄存器參數錯”（如E4），需核對寄存器設定值是否超出范圍。
確認程序存儲區無損壞（如E5錯誤），必要時重新編程或更換存儲單元。
檢查操作數類型是否匹配（如E6錯誤），避免輸入錯誤指令操作數。
若涉及模擬量處理或傳感器接口，重新校準輸入輸出參數。例如，紅外觸摸屏需通過校準程序調整靈敏度，解決觸摸不準或漂移問題。
三、硬件層面排查
使用萬用表測量控制器供電電壓（如24V DC）是否穩定，檢查輸入信號（如轉把信號、霍爾信號）是否正常傳輸至MCU引腳。
案例參考：某維修中發現電機三相線接觸不良導致控制器無法正常工作，重新插接后故障排除。
對關鍵元件進行測試，如：
電容與二極管：用LCR表測量電容容量，確認無漏電或短路。
控制芯片：檢測芯片引腳電壓（如5877AZ000暗屏故障中，發現控制芯片5腳電壓為0，需更換芯片）。
驅動電路：檢查MOS管、貼片三極管等驅動元件是否虛焊或損壞。
接觸不良與虛焊處理
采用敲擊法（輕敲電路板）或按壓法定位虛焊點，尤其關注高頻振動部件（如繼電器、連接器）。
四、功能測試與驗證
在斷開負載的情況下，通過編程器強制輸出信號，觀察控制器響應是否符合預期（如定時器、計數器動作時間）。
逐步接入電機、傳感器等負載，監控運行參數（如電流、轉速），確保無過載或異常波動。
連續運行控制器數小時，檢查是否出現間歇性故障（如內存泄漏、元件發熱）。
五、預防性維護建議
使用編程器定期備份用戶程序，避免因存儲器損壞導致數據丟失。
確保控制器工作溫度在0-55℃范圍內，避免灰塵、潮濕環境加速元件老化。
儲備常用替換元件（如電容、二極管、控制芯片），縮短維修周期。
