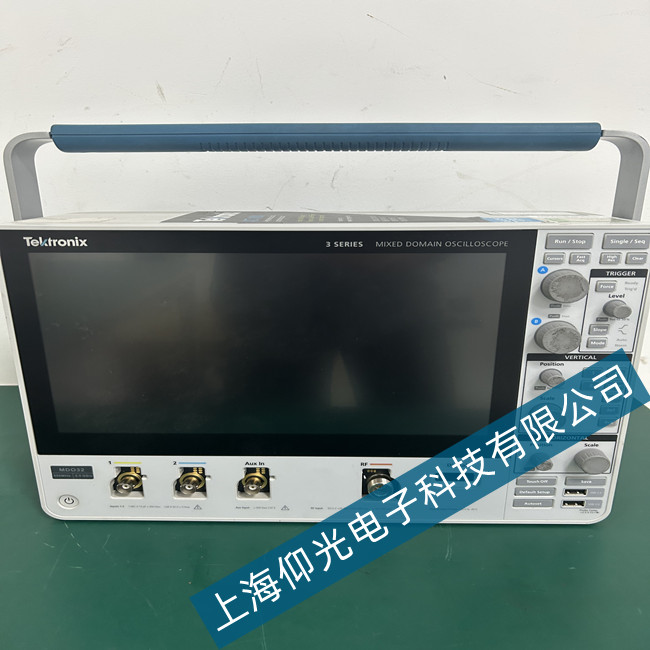

泰克 MDO32 混合域信號示波器顯示屏問題維修處理方法
1、顯示屏問題
顯示模糊或有條紋：可能是顯示屏老化、損壞，或者是連接顯示屏的排線出現松動、接觸不良等問題。也有可能是示波器內部的顯示驅動電路故障，導致信號傳輸不穩定。
無顯示：電源故障導致無法為顯示屏供電，或者顯示屏本身、顯示驅動電路出現嚴重故障，都可能造成無顯示的情況。另外，示波器的系統軟件異常，也可能使顯示屏無法正常顯示圖像。
2、通道故障
通道無信號：探頭損壞、探頭與示波器連接不良，或者通道輸入接口故障，都可能導致信號無法正常輸入到示波器。此外，示波器內部的通道放大器、衰減器等電路元件損壞，也會使通道無法正確處理和顯示信號。
通道信號失真：可能是探頭的衰減系數設置不正確，或者通道的垂直刻度、水平刻度設置不合理。另外，示波器的采樣率設置過低，也會導致信號失真。此外，通道內部的濾波電路、放大電路出現故障，也會影響信號的質量。
3、觸發問題
無法觸發：觸發模式設置錯誤、觸發條件設置不合理，或者觸發源選擇不正確，都可能導致示波器無法觸發。另外，觸發電路故障，也會使示波器無法正常觸發信號。
誤觸發：觸發靈敏度設置過高，或者外界干擾信號過大，都可能導致示波器誤觸發。此外，示波器的接地不良，也會引入干擾信號，導致誤觸發。
4、系統故障
死機或卡頓：示波器的系統軟件出現錯誤、內存不足，或者外部干擾影響了系統的正常運行，都可能導致死機或卡頓現象。
無法正常開機或關機：電源電路故障、系統軟件損壞，或者硬件之間的兼容性問題，都可能導致示波器無法正常開機或關機。
5、測量不準確
幅度測量誤差大：探頭衰減系數設置錯誤、垂直刻度校準不準確，或者信號源本身不穩定，都可能導致幅度測量誤差大。
時間測量誤差大：水平刻度校準不準確、晶振頻率偏移，或者信號的頻率過高或過低，超出了示波器的測量范圍，都可能導致時間測量誤差大。
