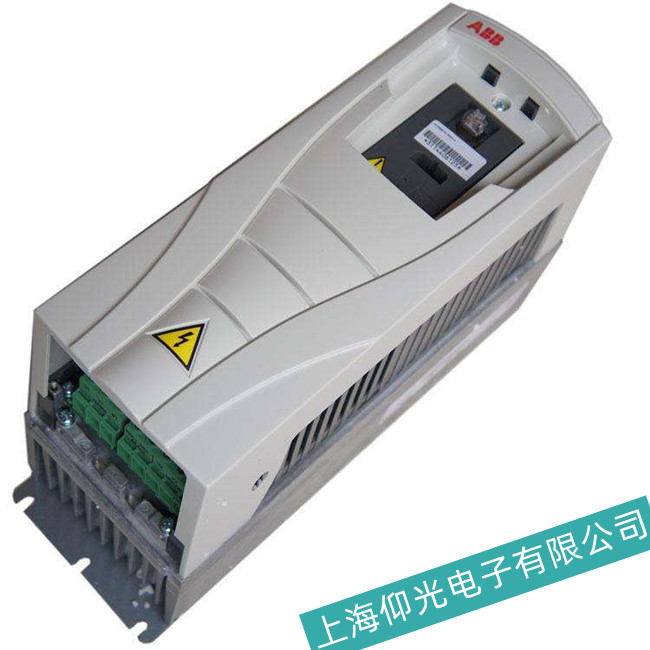

當 ABB 變頻器 ACS510 - 01 - 246A - 4 顯示接地短路故障（通常對應故障代碼 A0004）時，可按照以下步驟進行排查和維修：
在維修前，要先查看變頻器的故障顯示信息，記錄故障代碼及相關提示。同時，觀察變頻器周圍是否有明顯的短路跡象，如燒焦氣味、冒煙等。
-
電機繞組接地
-
故障原因：電機長期運行導致絕緣老化、受潮、受機械損傷等，使得電機繞組與外殼之間的絕緣電阻降低，出現接地現象。
-
維修方法：使用絕緣電阻表測量電機繞組的絕緣電阻，正常情況下應在 0.5MΩ 以上。若絕緣電阻值過低，需對電機進行烘干處理或檢查繞組是否有破損。若繞組損壞，需進行修復或更換電機。
-
電纜絕緣損壞
-
故障原因：電纜在敷設過程中受到外力擠壓、劃破，或者長期處于惡劣環境中，導致絕緣層損壞，引發接地短路。
-
維修方法：仔細檢查電纜外觀，查看是否有破損、開裂等情況。對于可疑部位，可使用絕緣電阻表測量電纜的絕緣電阻。若發現電纜絕緣損壞，需更換受損電纜段。
-
逆變模塊損壞
-
故障原因：逆變模塊長期工作在高電壓、大電流環境下，可能因過熱、過流等原因損壞，導致接地短路。
-
維修方法：使用萬用表測量逆變模塊的引腳之間的電阻值，判斷模塊是否損壞。若模塊損壞，需更換同型號的逆變模塊。在更換模塊時，要注意安裝工藝，確保散熱良好。
-
電路板短路
-
故障原因：電路板上的元件損壞、焊點短路、灰塵堆積等都可能導致電路板出現接地短路故障。
-
維修方法：仔細檢查電路板，查看是否有燒焦的元件、短路的焊點等。對于損壞的元件，要進行更換；對于短路的焊點，要進行修復。同時，清理電路板上的灰塵和雜物。
-
接地不良
-
故障原因：變頻器的接地線路松動、虛接或接地電阻過大，會影響接地效果，導致故障誤報或實際接地問題無法有效解決。
-
維修方法：檢查接地線路的連接情況，確保接地螺栓擰緊，接地線路無松動、斷裂現象。使用接地電阻測試儀測量接地電阻，其值應符合相關標準要求（一般不大于 4Ω）。若接地電阻過大，需增加接地極或改善接地條件。
在完成上述檢查和維修后，重新接通電源，對變頻器進行空載測試，觀察是否還存在接地短路故障。若空載測試正常，可逐步加載運行，再次檢查變頻器的運行情況。
在維修過程中，務必遵循安全操作規程，先切斷電源，并等待變頻器內部電容放電完畢后再進行操作，以確保人身安全。如果對維修操作不確定，建議聯系 ABB 專業的技術支持人員或維修服務提供商。
