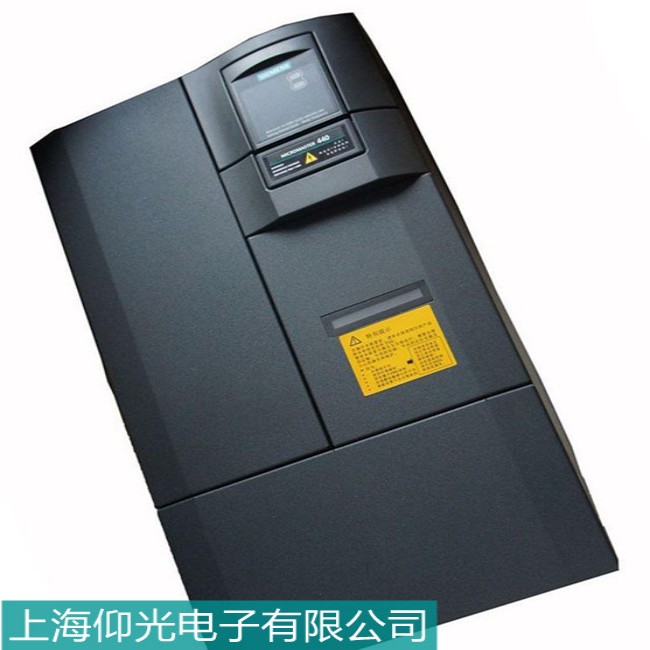

針對西門子變頻器 6SE6430-2UD41-1FA0 的 過流故障（可能顯示 F0001（過流）、F0012（逆變器過載）或 F0022（功率單元過溫）），以下是詳細的故障診斷與維修步驟：
1. 故障現象
-
變頻器報 F0001（過流） 或其他相關過流代碼（如 F0012、F0022）。
-
運行中突然停機，電機可能劇烈振動或堵轉。
-
嚴重時伴隨 IGBT炸裂、焦糊味 或 保險熔斷。
2. 可能原因分析
| 故障類型 | 可能原因 |
|---|---|
| 瞬時過流 | 電機短路、電纜破損、IGBT擊穿、電流檢測故障（如霍爾傳感器損壞）。 |
| 加速/減速過流 | 加速時間太短（P1120/P1121設置不當）、負載慣性大、機械卡死。 |
| 穩態運行過流 | 電機過載、編碼器故障（閉環控制時）、參數設置錯誤（如電機額定電流P0305）。 |
| 硬件故障 | IGBT模塊損壞、驅動電路故障（如光耦隔離失效）、直流母線電容老化。 |
3. 維修步驟
（1）斷電初步檢查
-
觀察外觀：檢查IGBT模塊、電容是否有鼓包、炸裂、燒焦痕跡。
-
測量輸入/輸出：
-
用萬用表 二極管檔 檢測 IGBT模塊（U/V/W對DC+、DC-）是否短路（正常應有0.3-0.6V壓降，若短路則模塊損壞）。
-
檢查電機電纜和電機繞組絕緣（搖表測絕緣電阻應＞1MΩ）。
-
（2）排查電機與負載
-
脫開電機，空載運行變頻器，若仍報過流，說明變頻器內部故障。
-
手動盤車，檢查機械負載是否卡死（如軸承損壞、齒輪箱異常）。
（3）檢查電流檢測電路
-
霍爾傳感器（LEM模塊）：測量輸出信號（無電流時應為2.5V或0V，運行時應隨電流變化）。
-
采樣電阻：檢查阻值是否漂移（如0.01Ω電阻變?yōu)椤藁蚨搪罚?
-
控制板（CUVC）：檢查運放電路（如LM358）及ADC采樣是否正常。
（4）驅動電路檢測
-
光耦隔離測試（如HCPL316J）：
-
輸入側加5V信號，輸出側應導通（萬用表測CE極壓降接近0V）。
-
若光耦失效，會導致IGBT誤觸發，引發過流。
-
-
驅動電源電壓：測量IGBT驅動電壓（通常±15V），若電壓異常需檢查電源模塊。
（5）參數與軟件設置
-
核對電機參數：
-
P0305（額定電流）、P0307（額定功率）是否與電機銘牌一致。
-
P0640（過流閾值）默認150%，可適當調高（但需謹慎）。
-
-
調整加減速時間：
-
P1120（加速時間）、P1121（減速時間）適當延長（如從5s改為10s）。
-
4. 典型故障案例
案例1：IGBT模塊擊穿
-
現象：上電即報F0001，測量U/V/W對DC+短路。
-
維修：更換IGBT模塊（如FF300R12KE3），并檢查驅動電路是否連帶損壞。
案例2：電流傳感器漂移
-
現象：空載運行正常，帶載后隨機報過流。
-
維修：更換霍爾傳感器（如LEM LA55-P），重新校準電流檢測。
案例3：參數設置錯誤
-
現象：更換電機后頻繁過流。
-
維修：重新輸入電機參數（P0304-P0311），執行快速調試（P0010=1, P3900=1）。
5. 維修后測試
-
空載測試：不接電機，運行變頻器至50Hz，觀察電流顯示（應接近0A）。
-
帶載測試：逐步增加負載，監控輸出電流是否在額定范圍內。
6. 預防措施
-
定期維護：清潔散熱風扇，檢查電容狀態。
-
避免過載：加裝外部熱繼電器保護電機。
-
正確接地：減少電磁干擾導致誤報警。
總結
-
過流故障需分步排查：硬件（IGBT/驅動電路）→ 電機/負載 → 檢測電路 → 參數設置。
-
關鍵點：IGBT測試、電流傳感器校準、電機參數匹配。
-
若無法解決，建議聯系西門子技術支持或?qū)I(yè)維修機構。
如有具體故障細節（如報警代碼、是否有異響），可進一步分析！
上海仰光電子維修西門子變頻器6SE6430-2UD41-1FA0常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
