丹佛斯FC-302變頻器顯示W(wǎng) 66故障維修
丹佛斯FC-302 系列是一款全能型的變頻器，即通過單臺變頻器控制任何機械或生產線上從標準到伺服的整個運行過程。具有緊湊的外形、多種的封裝形式、安全停車功能、智能化散熱系統、豐富的內置組件和標準的通訊配置，更是廣泛應用于各個領域,如:食品、飲料、印刷、造紙、石化、紡織、鋼鐵、機械、起重、電梯、建材以及暖通空調等等。
上海仰光電子服務中心收到一臺FC-302P1K5T5E20變頻器，客戶反映是現場運行中顯示W(wǎng)66故障，只要變頻器送電就顯示。
檢查過程：
FC0302P1K5T5E20變頻器是1.5KW的封裝等級為IP20，該機型拆裝很簡單。根據客戶的反映情況，我們立即開始檢查該變頻器。先拆操作面板，后拆上蓋板，可以看到變頻器的控制卡，先將控制卡拆下后再拆側板，取現散熱風扇，將可以把電源卡取下。將電源卡拆下來測試發現，電源卡上整流模塊，逆變模塊，電解電容，開關電源，驅動線路工作正常。但是送電就顯示W(wǎng)66故障。W66故障解釋：散熱片溫度低。變頻器的散熱片溫度顯示為0度。
故障原因分析：
根據W 66故障解釋，導致變頻器顯示故障的原因可能有2個，1、溫度傳感器 ，2、溫度傳感器的檢測回路。檢查溫度傳感器集成在IGBT模塊內部，測量起來很簡單，只要檢測電阻值就可以，檢查下來發現溫度傳感器是好的。因此只有認為是檢測回路損壞導致。

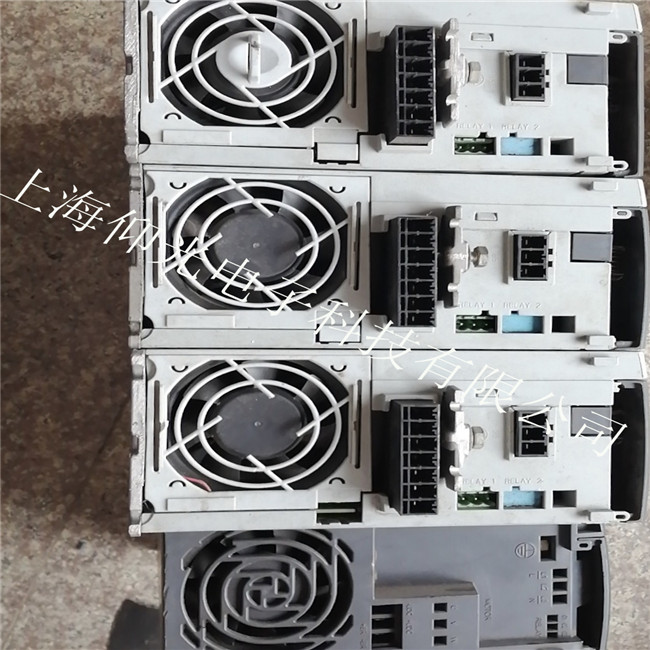

變頻器為什么會發生這樣的損壞？維修人員立即詢問客戶在現場使用的環境，客戶說這段時間現場有些灰塵并且很潮濕。維修人員立即檢查風機，發現變頻器的散熱風機上有很多油污，因此可以判斷就是油污導致變頻器損壞。
維修過程：
更換變頻器溫度檢側線路損壞器件，依次安裝好變頻器的電源卡，底板，側板，控制卡，上蓋板，操作面板等。檢查變頻器的二極管特性及對地絕緣，符合送電的標準。將變頻器送電，自檢通過后，測量輸入側電源電壓，開機輸出電壓平衡。帶負載測量輸入和輸出電流平衡，
