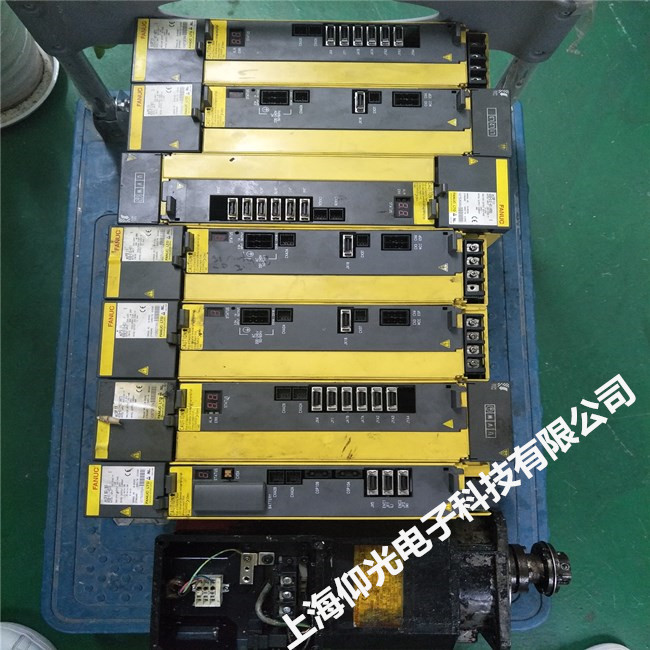

FANUC 伺服放大器報警大全
報警代碼1
(1)內容
變頻器內部冷卻風扇停轉(2)原因與追蹤
(a)確認風扇中有無夾雜異物(b)請切實按下面板(控制基板)。(C)確認風扇連接器的連接
(d)更換風扇
(e)更換SVM
報警代碼2
(1)內容
變頻器控制電源低電壓
(2)原因與追蹤
(a)確認放大器的3相輸入電壓(應在額定輸入電壓的0.85倍以上)
(b)確認PSM輸出的24V電源電壓(正常時: 22.8V以上)
(C)確認連接器、電纜(CXA2A/B)(d)更換SVM .
報警代碼5
(1)內容
變頻器DC鏈路部低電壓
(2)原因與追蹤
(a)確認DC鏈路用連接電纜(條)螺絲擰緊程度
(b) DC鏈路部分低電壓報警發生在多個模塊時, 參閱電源模塊的報警代碼4
(C) DC鏈路部分低電壓報警僅發生在1臺SVM時,請切實地按下發生報警的SVM的面板(控制基板)。
(d)更換發生報警的SVM
報警代碼6
(1)內容
變頻器過熱
(2)原因與追蹤
(a)確認電機是否在連續額定以下使用
(b)確認機架的冷卻能力有否下降(檢查風扇和過濾器等)(C)確認環境溫度是否過高
(d)請切實按下面板(控制基板)。
(e)更換SVM
報警代碼F
(1)內容
變頻器散熱器冷卻風扇停轉(2)原因與追蹤
(a)確認風扇中有無夾雜異物(b)請切實按下面板(控制基板)。(C)確認風扇連接器的連接
(d)更換風扇
(e)更換SVM
報警代碼P
(1)內容
放大器模塊間通信異常
(2)原因與追蹤
(a)確認連接器、電纜(CXA2A/B)(b)更換控制印制電路板
(C)更換SVM .
報警代碼8
(1)內容
變頻器DC鏈路電流異常
(2)原因與追蹤
(a)將電機的動力線從SVM.上拆下,解除緊急停止
1)沒有發生DC鏈路電流異常報警時→至(b)
2)發生DC鏈路電流異常報警時→更換SVM
(b)將電機的動力線從SVM上拆下,確認電機動力線的U、V、 W中的一-根與PE的絕緣1)絕緣老化時-→至(C)
2)絕緣正常時→更換SVM
(C)將電機與動力線分離,確認電機或動力線某一方的絕緣 是否老化
1)電機的絕緣老化時-→更換電機
2)動力線的絕緣老化時→更換動力線
報警代碼8.9.A(1)
(1)內容
變頻器IPM報警
(2)原因與追蹤
(a)請切實按下面板(控制基板)。
(b)將電機的動力線從SVM.上拆下,解除緊急停止
1)沒有發生IPM報警時- +至(C)2)發生IPM報警時→更換SVM
(C)將電機的動力線從SVM.上拆下,確認電機動力線的U、V、W中的一根與PE的絕緣1)絕緣老化時-→至(d)
2)絕緣正常時-更換SVM
(d)將電機與動力線分離,確認電機或動力線某一方的絕緣是否老化
1)電機的絕緣老化時-→更換電機
2)動力線的絕緣老化時→更換動力線
報警代碼8.9.A(2)
(1)內容
變頻器IPM報警(OH)
(2)原因與追蹤
(a)請切實按下面板(控制基板)。
(b)確認散熱器冷卻風扇是否停轉
(C)確認電機是否在連續額定以下使用
(d)確認機架的冷卻能力有否下降(檢查風扇和過濾器等)
