ABB變頻器維修,變頻器是工業上常用的、重要的交流傳動調速設備。因此，為保證其穩定、可靠地工作，合理的使用、維護尤其重要。文中列舉了幾例ABB ACS800系列變頻器使用中發生的常見故障現象、原因分析及處理方法的維修實例。
ABB變頻器故障原因分析處理實例
1 概述
ABB是一個在歐洲乃至全世界都享有盛譽的品牌，高低壓變頻器、高低壓電器、變壓器、電機、發電設備等等都是它的成熟產品，在電廠、化工、造紙、冶金等各行各業更是被廣泛應用。應該說ABB的產品在國內還是得到了廣大用戶的一致認可。ABB變頻器以其穩定的性能，豐富的選件擴展功能，可靈活應用的編程環境，良好的力矩特性，以及可供不同場合使用的多種系列，在變頻器市場占據著重要的地位。ABB變頻器在中國的市場業績，大家有目共睹。ABB變頻器以其強大的品牌效應，和較高的社會認知度，在中國變頻器市場位居前列。
2 常見故障現象、原因分析及處理方法實例

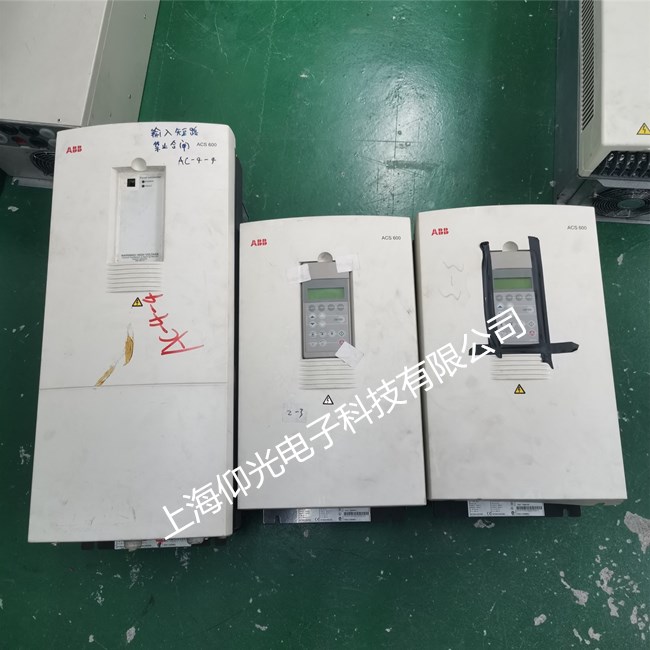

隨著ABB變頻器在國內各行各業的大量使用，在使用中必然會碰到許多問題，下面介紹幾例ABB ACS800變頻器的維修實例，供廣大使用者參考。
2.1 實例1
有一臺ABB ACS800-07-0320-3變頻器，上電后控制盤上顯示：DC UNDERVOLT(3220)直流母線欠電壓故障。
故障原因：直流回路的直流電壓不足，可能是由于電網缺相、熔斷器燒斷或整流橋內部故障所引起的。
處理方法：檢查主電源供電是否正常，如果變頻器進線端通過了接觸器，要檢查接觸器的控制回路是否誤動作，如控制回路有誤動作，可能導致接觸器短時間內頻繁啟動停止，造成變頻器欠壓故障，復位即好，所以該故障為能復位的欠壓故障，變頻器的主接觸器控制回路要認真檢查。如出現欠壓故障不能復位，檢查電容是否泄露。如果變頻器剛斷電，迅速通電，也會引發此故障，所以變頻器斷電，要等電容放電完畢后(約5min)，再重新啟動變頻器。
2.2 實例2
故障現象：有一臺ABB ACS800-02-0210-3變頻器，上電后控制盤上顯示：ACS800 TEMP(4210)。
故障原因：變頻器的IGBT溫度過高，故障跳閘極限為100％。由于車間現場環境溫度過高，配電室空調損壞或電機功率不符合所引起。
處理方法：檢查環境條件；檢查通風狀況和風機運行狀況；檢查散熱器的散熱片，并進行灰塵清掃；檢查電機功率是否超過了單元功率。
2.3 實例3
故障現象：有一臺ABB
ACS800-01-0016-3變頻器，上電后控制盤上顯示：CURUNBAL(2330)逆變單元中過高的輸出電流不平衡。
故障原因：可能是由于外部故障(接地故障、電機故障、電纜故障等)或內部故障(損壞的逆變器元件)引起。
處理方法：測量電機或電機電纜的絕緣電阻，檢查有無接地故障。
2.4 實例4
故障現象：有一臺ABB ACS800-01-0100-3變頻器，上電后控制盤上顯示：BRWIRING(7111)。
故障原因：制動電阻器連接錯誤。
處理方法：檢查電阻器的連接，查看是否安裝了內置的制動斬波器，變頻器型號標簽中是否有“+D150”；檢查確認制動電阻器未損壞。
2.5 實例5
故障現象：有一臺ABB ACS800-02-0260-3變頻器，上電后控制盤上顯示：SCNINV(2340)。
故障原因：并行連接的逆變模塊單元短路。
處理方法：檢查電機和電機電纜。檢查逆變器模塊中的IGBT。
2.6 實例6
故障現象：有一臺ABB ACS800-02-0140-3變頻器，上電后控制盤上顯示：SHORTCIRC(2340)。
故障原因：電機電纜或電機短路；逆變器單元的輸出橋故障。
處理方法：檢查電機；檢查電機電纜；檢查電機電纜不含有功率因數校正電容器或浪涌吸收器；聯系ABB公司售后服務。
2.7 實例7
故障現象：有一臺ABB ACS800-01-0030-3變頻器一上電就跳閘，控制盤上顯示：OVERCURRENT(2310)輸出電流過大，且變頻器不能復位。
主要原因：模塊損壞；驅動電路損壞；電流檢測電路損壞，導致輸出電流過大，超過軟件的過流跳閘極限值。
處理方法：首先檢查逆變模塊是否有問題。其次檢查驅動電路是否異常現象。最后檢查過流信號處理元件電路傳感器是否已壞。然后更換損壞的電子元器件。
2.8 實例8
故障現象：有一臺ABB ACS800-02-0210-3變頻器重新啟動時，一升速就跳閘，控制盤上顯示：OVERCURRENT(2310)。這是過電流十分嚴重的現象。
主要原因：負載短路；機械部位有卡住；逆變模塊損壞；電動機的轉矩過小等原因引起。
處理方法：檢查電機負載是否短路；檢查機械傳動裝置是否卡�。粰z查逆變模塊是否發生短路；檢查啟動轉矩是否太�。蝗绻褂昧司幋a器，檢查編碼器傳遞數據是否準確(可從參數里先把編碼器去掉，再運行，查看電流是否正常)。
2.9 實例9
故障現象：有一臺ABB ACS800-07-0120-3變頻器重新啟動時，并不立即跳閘，而是在加速時跳閘，控制盤上顯示：OVERCURRENT(2310)輸出電流過大。
主要原因：加速時間是否設置太短。電流上限設置是否太小。設置參數組22ACCEL DECEL。檢測逆變器半導體元件、電流互感器和驅動板回路。
處理方法：檢查加速時間和減速時間參數設定是否太短，將變頻器設置參數2202 ACCELER TIME(加速時間)和2203 DECELER TIME(減速時間)重新進行放大設定。更換損壞的逆變模塊IGBT和驅動板。
3 結束語
在變頻器的常見故障中，由其外圍電路引起的故障所占比例較大，在日常維護時，應注意檢查電網電壓，改善變頻器、電機及線路的周邊環境條件，定期清除變頻器內部灰塵，通過加強設備管理最大限度地降低變頻器的故障率。同時經過多年的使用，針對其存在的問題闡述了ABB ACS800變頻器使用中常見故障的處理方法，從而有效的確保ABB變頻器的正常運行，發揮其應有的性能，體現其優越性。達對于其它單位使用同種型號的變頻器的故障處理有一定的借鑒作用。
