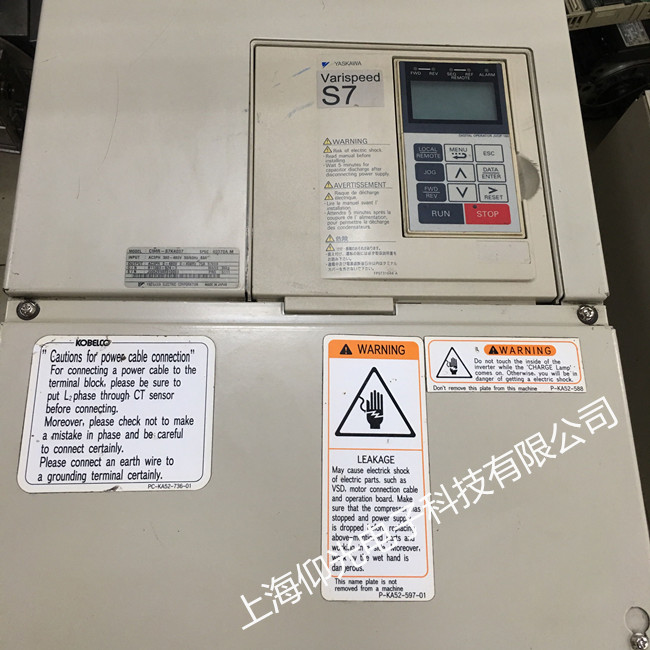

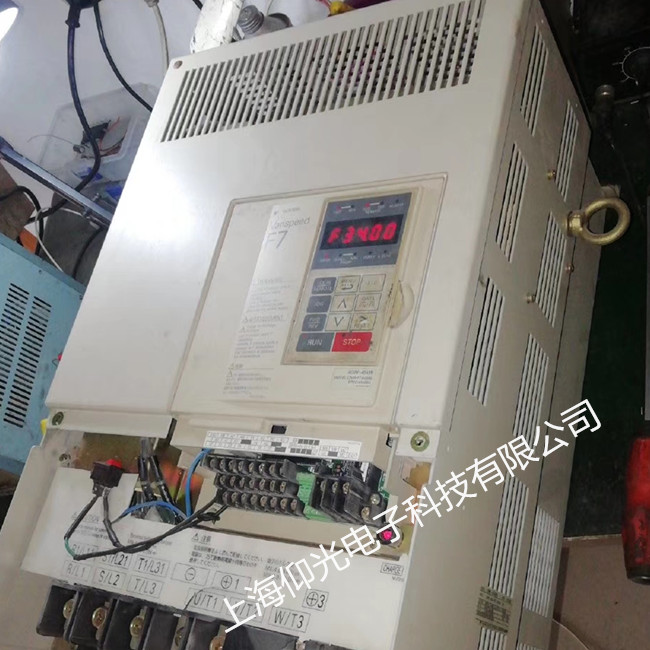

安川變頻器維修： CIMR-606PC3 V7 PC5 G3 G5 P5 656DC3 676GL5 VS-676VGL F7 J7 L7 E7 G7等系列維修中心。
安川變頻器維修 常見故障如果
無法啟動故障，無顯示故障，主板故障報警，開關電源燒壞，過電流故障報警，欠電壓故障報警，過載故障報警，過熱故障報警，接地故障報警，無顯示故障，有顯示無輸出故障，主回路過電壓故障，主回路欠電壓故障，輸入欠電壓故障，輸出欠電壓故障，保險絲熔斷燒壞故障，上電燒保險管故障，輸入缺相故障，散熱扇過熱，負載短路故障等故障。
安川變頻器開關電源損壞
開關電源損壞是眾多變頻器最常見的故障，通常是由于開關電源的負載發生短路造成的，在眾多變頻器的開關電源線路設計上，安川變頻器因該說是比較成功的。616G3采用了兩級的開關電源，有點類似于富士G5,先由第一級開關電源將直流母線側500多伏的直流電壓轉變成300多伏的直流電壓。然后再通過高頻脈沖變壓器的次級線圈輸出5V、12V、24V等較低電壓供變頻器的控制板，驅動電路，檢測電路等做電源使用。在第二級開關電源的設計上安川變頻器使用了一個叫做TL431的可控穩壓器件來調整開關管的占空比，從而達到穩定輸出電壓的目的。前幾期我們談到的LG變頻器也使用了類似的控制方式。用作開關管的QM5HL-24以及TL431都是較容易損壞的器件。此外當我們在使用中如若聽到刺耳的尖叫聲，這是由脈沖變壓器發出的，很有可能開關電源輸出側有短路現象。我們可以從輸出側查找故障。此外當發生無顯示，控制端子無電壓，DC12V，24V風扇不運轉等現象時我們首先應該考慮是否開關電源損壞了。
以下是安川變頻器故障報警代碼說明及對應的故障原因，僅供參考。
OC Overcurrent 過電流 變頻器的輸出電流超過了過電流檢出值·
GF grornd Favlt 接地 變頻器輸出側的接地電流超過了變頻器額定輸出電流的50%
PUF DC Bus Fuse Open 保險絲熔斷
SC Short Circuit 負載短路 變頻器的輸出或負載已短路
OV Overvoltage 主回路過電壓 主回路直流電壓超過電壓檢出值
UV1 DC Bus Undervolt 主回路低電壓 主回路直流電壓低于低電壓檢出
UV2 CTL PS Undervolt 控制電源異常 控制電流的電壓太低
UV3 MC Answerback 防止浪涌回路故障
PF Input Pha Loss 主回路電壓異常
LF Output Pha Loss 輸出欠相 變頻器輸出側發生了欠相
OH(OH1) Heatsink Over tmp 散熱片過熱 變頻器散熱片的溫度超過了設定值或105 ℃
RH Dyn Brk Resistor 安裝形制動電阻過熱
RR Dyn Brk Transistr內藏制動晶體管異常
OL1 Motor Overloaded 電機過負載電子熱保護引起電機過負載保護動作
OL2 Inv Overloaded 變頻器過負載由電子熱保護、引起變頻器過負載保護動作
OL3 Overtorque Det 1過力矩1 電流超過(L6-02) 以上并持續 (L6-03) 時間以上
OL4 Overorque det 2過力矩2電流超過(L6-05) 以上并持續 (L6-06) 時間以上
OS Over speed過速度，速度在設定值(F1-08) 以上并持續時間(F1-09)以上
PGO PG open PG斷線檢出 在下列條件時，PG脈沖未被輸 入的狀態已經過了F1-14時間
F1-10，F1-11的設定適當。確認F1-10，F1-11的設定值。
維修流程:
第一步：詢問用戶變頻器的故障。
第二步：根據用戶的故障描述，分析造成此類故障的原因。
第三步：打開被維修的設備，確認被損壞的器件，分析維修恢復的可行性。
第四步：根據被損壞器件的工作位置，閱讀及分析電路工作原理，從中找出損壞器件的原因。
第五步：與客戶聯系，報上維修價格，征求用戶維修意見。
第六步：尋找相關的器件進行配換。
第七步：確定變頻器故障及原因都排除的情況下，通電進行實驗。
第八步：在變頻器正常工作的情況下，進入系統
24小時接修服務，快速反應測試。
維修特色:
維修企業化運作，給客戶提供持續的保障免費檢查、先核維修價，經用戶認可再進行維修。備件充足、交貨迅速。所有維修變頻器經負載試驗、質量保證，電路板級維修價格優惠�？商峁┥祥T服務，速度快、價格優。
